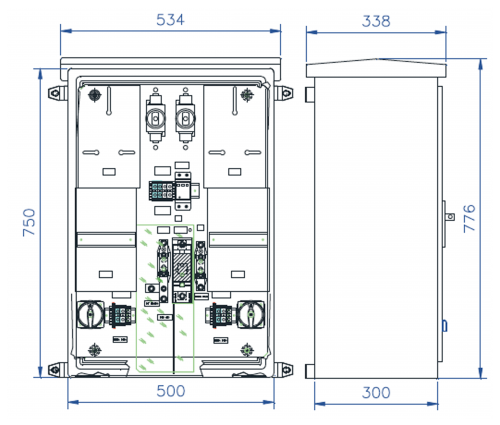

PINAZO – CAJA PROT.MDA.DIRECTA P<50KW 2 SUM. MONOF.

CPM PARA INSTALACIÓN EXTERIOR A LA INTEMPERIE TIPO AE
CPM DE MEDIDA DIRECTA (P ≤ 50 KW) PARA FINCAS CON 2 SUMINISTROS

– CPM con puerta (con retenedor y cierre de triple acción accionado desde maneta con bulón para candado) y tejadillo (con ventilación y rejilla anti mosquitos) para instalación directamente al exterior (empotrada, semi-empotrada o sobre zócalo) accesible directamente desde el suelo. Entrada de todos los conductores por espacio diáfano en la parte inferior.
– Acometida Monofásica con seccionamiento de Neutro y protección mediante BUCs Tamaño “00”.
– Punto de conexión para Puesta a Tierra de Neutro (Sección máxima admisible 50 mm²).
– Sección máxima admisible de cables de acometida 120mm² (2MDT).
– Protector de sobretensiones transitorias PST 1+2-12,5/25kA y pletina para conexión de tierra de protección de la finca.
– 2 Derivaciones Individuales conformadas cada una por:

• Bases Fusibles de seguridad UTE 22×58 tipo FS-100
• Triangulo para montaje de contador y espacio para filtro PLC.
• Interruptor de Maniobra Individual 80 A.
• Bornas de salida para Derivación Individual fase, neutro y tierra de 16 mm² y borna de señal de 2,5 mm², con salida de sus conductores por la parte inferior.
