PINAZO – CAJA PROT.TRIF.MDA. DIRECTA P<50KW RED SUBT. EXTERIOR

CPM PARA INSTALACIÓN EXTERIOR A LA INTEMPERIE TIPO AE

CPM medida directa (P≤50 kW) para Acometida en “R” desde Red Subterranea

DESCRIPCIÓN

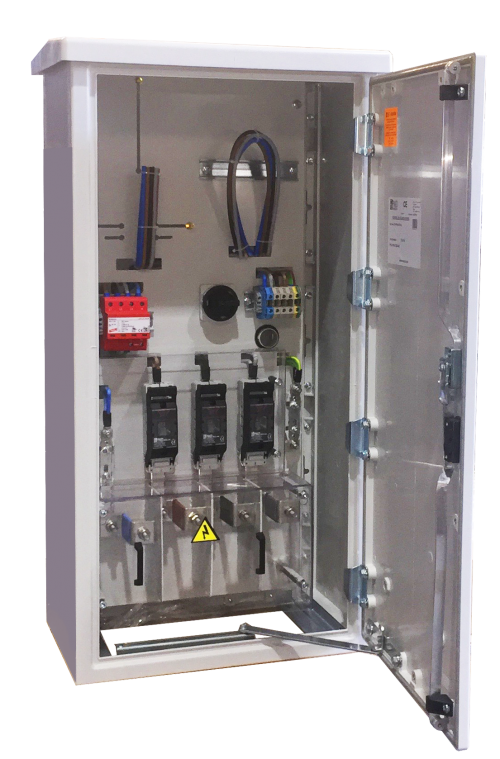

CPM con puerta (con retenedor y cierre de triple acción accionado desde maneta con bulón para candado) y tejadillo (con ventilación y rejilla anti-mosquitos) para instalación en directamente al exterior (empotrada, semi-empotrada o sobre zócalo) accesible directamente desde el suelo. Entrada de todos los conductores por espacio diáfano en la parte inferior.

DATOS TÉCNICOS

– Acometida Monofásica o Trifásica con seccionamiento de Neutro y protección mediante BUCs Tamaño “00”.

– Punto de conexión para Puesta a Tierra de Neutro (Sección máxima admisible 50 mm2).

– Sección máxima admisible de cables de acometida 120mm2 y 240mm2.

– Protector de sobretensiones transitorias PST 1+2-12,5/25kA y pletina para conexión de tierra de protección de la finca.

– Triangulo para montaje de contador y espacio para filtro PLC o Modem.

– Interruptor de Maniobra Individual 80 A.

– Bornas de salida para Derivación Individual fase, neutro y tierra de 16 mm2 y borna de señal de 2,5 mm2, con salida de sus conductores por la parte inferior.
